液壓體系中，徑向柱塞示為其提供肯定流量的壓力油。

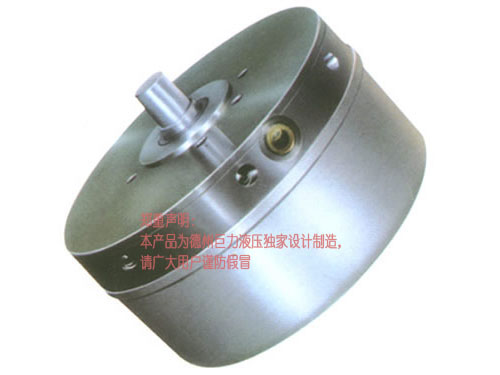

RK系列徑向柱塞技術先輩，性能優(yōu)秀，高工作壓力可達100MPa。具有壽命長，服從高，自吸性能好，結構簡單，安裝、使用方便等好處。
該系列 徑向柱塞泵按柱塞徑向排列平面數分為單排和雙排兩類，每排后可排列七個柱塞。按用戶要求，泵可以制有一個出口，也可以制有幾個自力的出口，各出油口的輸出流量和許可工作壓力由與各輸出油口相連的柱塞數量和直徑決定.
|
額定工作壓力 |
100 |
63 |
50 |
32 |
22.5 |
|
|
柱塞直徑（mm） |
6.5 |
8.5 |
10 |
13 |
15 |
|
|
額定轉速 |
1500（r/min） |
|||||
|
型式 |
柱塞數 |
|
理論流量（L/min） |
|||
|
單 |
1 |
0.37 |
0.64 |
0.89 |
1.51 |
2 |
|
2 |
0.75 |
1.29 |
1.79 |
3.02 |
4 |
|
|
3 |
1.13 |
1.93 |
2.68 |
4.45 |
6 |
|
|
4 |
1.51 |
2.58 |
3.58 |
6.05 |
8 |
|
|
5 |
1.89 |
3.22 |
4.47 |
7.56 |
10 |
|
|
6 |
2.26 |
3.87 |
5.37 |
9.07 |
12 |
|
|
7 |
2.64 |
4.51 |
6.26 |
10.59 |
14.1 |
|
|
雙 |
8 |
3.02 |
5.16 |
7.16 |
12.1 |
16.1 |
|
10 |
3.78 |
6.46 |
8.95 |
15.13 |
20.1 |
|
|
12 |
4.53 |
7.75 |
10.74 |
18.15 |
24.1 |
|
|
14 |
5.29 |
9.04 |
12.53 |
21.18 |
28.1 |
|
1、柱塞 2、進油單向閥 3、進油口 4、排油單向閥 5、泵體法蘭 6、油路接口單向 7、 出油口
5.1 本油泵工作介質為YB－N32液壓油，環(huán)境溫度低于10℃時，改用低粘度航空液壓油。加油時應用120目濾油網過濾。
5.2 該油泵不論作為電機泵安裝在油箱外，照舊裝在油箱內作為一個完備的液壓泵站，使用時必須確保油液面高于吸油過濾器，在卸荷狀況下，空轉10分鐘，點動電機數次，排盡吸油腔內空氣，正常后方可使用。
5.3 使用中嚴酷控制油溫20℃～60℃，環(huán)境溫度低于應有加溫措施：油溫高于60℃必須有冷卻降溫措施。
5.4 定期檢驗油質，顆粒污染易造成柱塞工作不正常或卡死，油液變質、性能降落會造成軸承及柱塞頂研損，緊張縮短使用壽命。
5.5 嚴禁超額定壓力運轉。
|
故 障
|
重要緣故原由
|
排除方法
|
|
壓力不足
|
油泵外漏，接頭或密封件損壞
|
緊固接頭或替換密封件
|
|
流量不足
|
1、 油位過低，油泵吸空 2、 油泵內空氣沒有排盡 3、 濾油網過油不暢 4、 彈簧或柱塞損壞 |
1、 加油 2、 空載排氣 3、 清洗濾網，換油 4、 替換彈簧或柱塞 |
|
噪 音
|
1、 個別柱塞卡死 2、 軸承研損 |
1、 替換柱塞 2、 替換軸承 |
